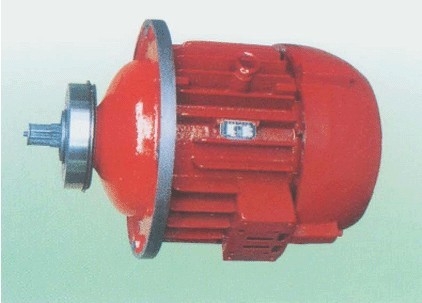

ZD1型锥形转子制动三相异步电动机

ZD1型锥形转子制动三相异步电动机

详细信息 ：

    适用范围: 本系列电机是电动葫芦的起升电动机，或用于要求起动转矩较大及制动力矩较大的驱动装置，也可以在起重运输机械、机床、生产流水线和其它需要迅速制动的场合中使用。本系列电机采用50Hz，380V电源。基准工作制S3，负载持续率25%，通电起动次数为每小时120次。


    结构简介: 本系列电机为卧式电动机，采用圆锥面制动器，输出端轴伸为矩形花键，机座不带底脚，前端盖有凸缘（法兰式），安装孔在前端盖凸缘上。本系列电动机为封闭式结构，防护等级IP44，冷却方式为自扇冷式IC0141，绝缘等级为B级。

参
数
型
号
功率
KW
转速
r/min
额定电流
A
转矩/
额定转矩
起动转矩/
额定转矩
起动
电流
A
效率
η
功率
因素
制动力矩
N.m
转动惯量
kg.m2
重量
kg
ZD111-4
0.2
1380
0.72
2.0
2.0
4.0
0.65
0.64
1.96
0.006
10
ZD112-4
0.4
1380
1.25
2.0
2.0
7.0
0.67
0.73
4.9
0.007
12
ZD121-4
0.8
1380
2.4
2.5
2.5
13.0
0.70
0.72
11.0
0.030
31
ZD122-4
1.5
1380
4.3
2.5
2.5
24.0
0.72
0.74
19.6
0.045
40
ZD131-4
3.0
1380
7.6
2.7
2.7
42.0
0.78
0.77
42.14
0.130
50
ZD132-4
4.5
1380
11.0
2.7
2.7
60.0
0.78
0.80
62.72
0.160
62
ZD141-4
7.5
1400
18.0
3.0
3.0
100.0
0.79
0.80
98.0
0.390
103
ZD151-4
13
1400
30.0
3.0
3.0
165.0
0.80
0.82
184.4
0.700
181
ZD152-4
18.5
1400
41.7
3.0
3.0
229.0
0.82
0.82
225.4
1.120
210
ZD232-4
5.5
1380
16.0
3.0
3.0
92.0
0.79
0.72
62.72
0.160
62
ZD251-4
15.0
1400
36.0
3.0
3.0
220.0
0.81
0.82
184.4
1.050
181
　

参
数
型
号
功率
KW
转速
r/min
额定电流
A
转矩/
额定转矩
起动转矩/
额定转矩
起动
电流
A
效率
η
功率
因素
制动力矩
N.m
转动惯量
kg.m2
重量
kg
ZD111-4
0.2
1380
0.72
2.0
2.0
4.0
0.65
0.64
1.96
0.006
10
ZD112-4
0.4
1380
1.25
2.0
2.0
7.0
0.67
0.73
4.9
0.007
12
ZD121-4
0.8
1380
2.4
2.5
2.5
13.0
0.70
0.72
11.0
0.030
31
ZD122-4
1.5
1380
4.3
2.5
2.5
24.0
0.72
0.74
19.6
0.045
40
ZD131-4
3.0
1380
7.6
2.7
2.7
42.0
0.78
0.77
42.14
0.130
50
ZD132-4
4.5
1380
11.0
2.7
2.7
60.0
0.78
0.80
62.72
0.160
62
ZD141-4
7.5
1400
18.0
3.0
3.0
100.0
0.79
0.80
98.0
0.390
103
ZD151-4
13
1400
30.0
3.0
3.0
165.0
0.80
0.82
184.4
0.700
181
ZD152-4
18.5
1400
41.7
3.0
3.0
229.0
0.82
0.82
225.4
1.120
210
ZD232-4
5.5
1380
16.0
3.0
3.0
92.0
0.79
0.72
62.72
0.160
62
ZD251-4
15.0
1400
36.0
3.0
3.0
220.0
0.81
0.82
184.4
1.050
181
